A. Pengertian Master Clocking Audio

Master clocking audio adalah proses di mana satu perangkat dalam sistem audio digital bertindak sebagai referensi waktu utama (master clock) untuk menyinkronkan semua perangkat lain yang terhubung. Hal ini bertujuan untuk memastikan semua perangkat bekerja dengan timing yang presisi, menghindari jitter, dan menjaga integritas sinyal audio digital.

Dalam sistem yang kompleks, seperti studio rekaman profesional, live sound, atau penyiaran, master clock sangat penting untuk menjaga kohesi antar perangkat yang menangani audio digital.

B. Mengapa Master Clocking Penting?

Dalam lingkungan audio digital, setiap perangkat memiliki clock internalnya sendiri. Jika tidak disinkronkan dengan benar, masing-masing perangkat dapat bekerja dengan sedikit perbedaan dalam timing, yang dapat menyebabkan:

  1. Jitter – Variasi waktu dalam pengambilan sampel yang dapat menyebabkan distorsi audio.
  2. Ketidakseimbangan Sinkronisasi – Perangkat yang tidak tersinkronisasi dapat menyebabkan dropout audio atau ketidaksesuaian timing dalam mixing.
  3. Fase yang Tidak Konsisten – Dalam sistem multi-mikrofon atau multi-speaker, fase audio yang tidak tepat bisa menyebabkan kehilangan kualitas suara atau efek comb filtering.

Master clock mengatasi masalah ini dengan memberikan satu referensi waktu yang digunakan oleh semua perangkat dalam sistem.

C. Cara Kerja Master Clock

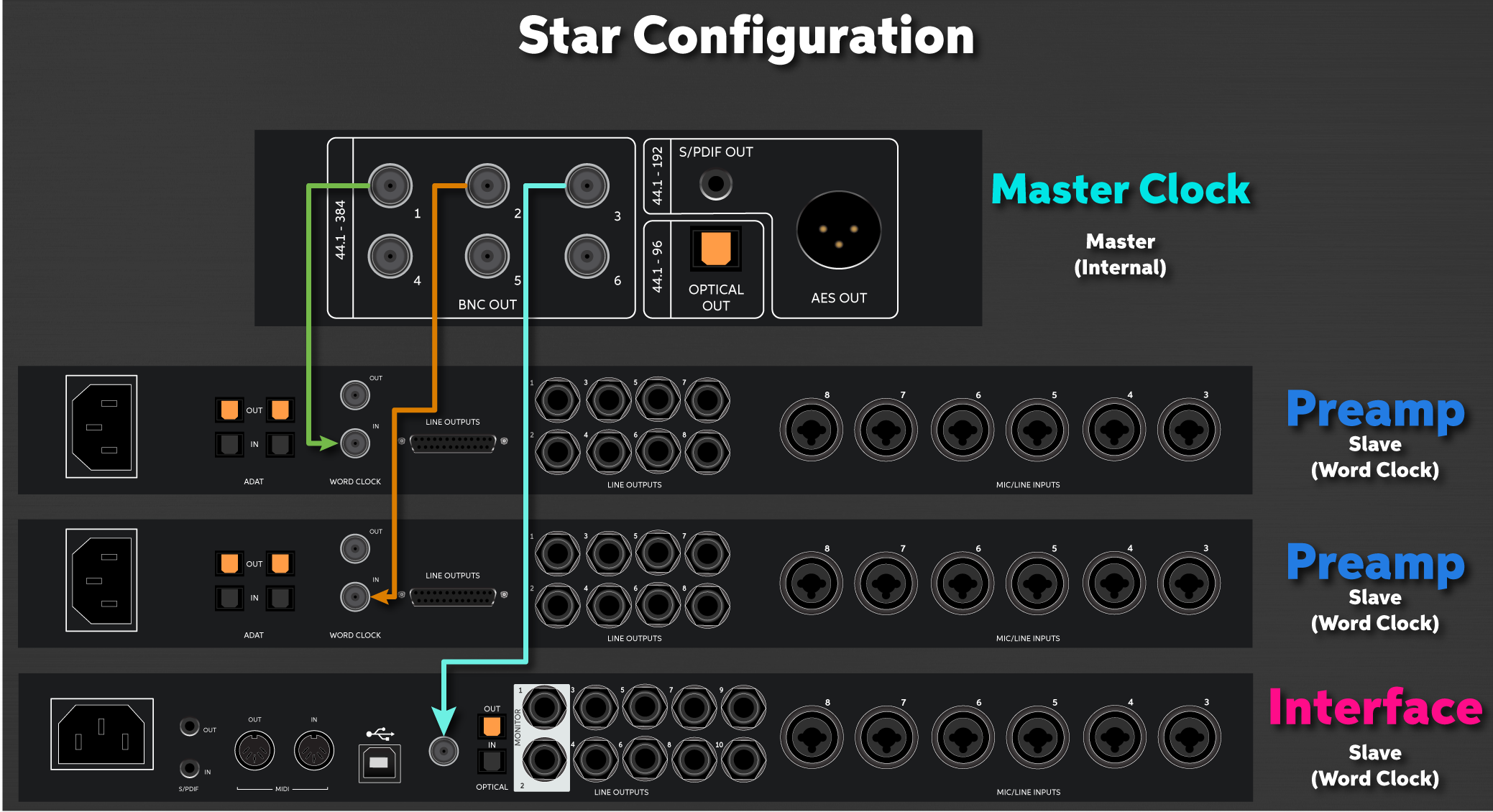

Master clock berfungsi sebagai sumber waktu utama yang mengirimkan sinyal clock ke semua perangkat lain dalam sistem audio digital. Perangkat lain berfungsi sebagai slave yang mengikuti clock dari master.

Prosesnya:

  1. Master clock menghasilkan sinyal clock yang stabil dengan frekuensi tertentu (misalnya 44.1 kHz, 48 kHz, 96 kHz, atau lebih tinggi).
  2. Sinyal ini dikirim ke semua perangkat lain menggunakan koneksi Word Clock, AES3, S/PDIF, atau protokol digital lain.
  3. Perangkat slave menerima clock dan menyesuaikan timing internalnya agar sesuai dengan clock master.

D. Jenis-Jenis Master Clock dalam Audio Digital

Internal Master Clock

  1. Clock yang berasal dari perangkat audio digital itu sendiri, seperti audio interface, audio mixer digital, atau converter digital-analog (DAC).
  2. Umumnya cukup untuk sistem jaringan kecil, tetapi bisa menghasilkan jitter pada sistem yang lebih kompleks.

External Master Clock

  1. Perangkat khusus yang berfungsi sebagai sumber clock utama untuk semua perangkat dalam sistem.
  2. Digunakan dalam kebutuhan produksi profesional untuk meningkatkan stabilitas dan mengurangi jitter.
  3. Contoh perangkat: Antelope Audio Isochrone Trinity, Apogee Big Ben, Mutec REF10, RME M-Clock.

E. Protokol dan Metode Sinkronisasi Master Clock

Beberapa metode yang digunakan untuk mendistribusikan master clock:

1. Word Clock

  • Sinyal clock independen yang mengontrol timing dalam sistem audio digital.
  • Umumnya dikirim melalui kabel BNC dan digunakan dalam sistem seperti audio interface, mixer digital, dan AD/DA converter.
  • Keunggulan: Stabil, minim jitter, dan dapat menangani sinkronisasi dalam sistem besar.

2. AES3/AES-EBU (Audio Engineering Society – European Broadcasting Union)

  • Format digital yang membawa audio dan clock dalam satu jalur.
  • Digunakan dalam sistem audio profesional, terutama untuk koneksi antar perangkat digital di studio atau broadcasting.
  • Rentan terhadap jitter jika digunakan tanpa word clock eksternal.

3. S/PDIF (Sony/Philips Digital Interface Format)

  • Digunakan untuk transfer audio digital, sering ditemukan di perangkat consumer dan semi-profesional.
  • Membawa audio sekaligus clock, tetapi tidak seakurat Word Clock dalam mengurangi jitter.

4. ADAT (Alesis Digital Audio Tape)

  • Format transfer audio digital yang membawa clock bersamaan dengan data audio.
  • Digunakan untuk koneksi antar perangkat multi-channel, seperti audio interface dan preamp digital.

5. PTP (Precision Time Protocol – Dante & AVB)

  • Digunakan dalam sistem audio berbasis jaringan seperti Dante (Audinate) atau AVB (Audio Video Bridging).
  • Menggunakan protokol berbasis Ethernet untuk memastikan sinkronisasi clock dengan latensi yang sangat rendah.

F. Manfaat Menggunakan Master Clock Eksternal

  • Mengurangi Jitter ? Clock eksternal berkualitas tinggi memiliki stabilitas lebih baik dibandingkan clock internal perangkat.
  • Sinkronisasi Lebih Akurat ? Semua perangkat mengikuti satu clock referensi yang presisi, mencegah perbedaan timing.
  • Kualitas Audio Lebih Baik ? Menghasilkan audio yang lebih jernih dan lebih natural, terutama dalam mixing dan mastering.
  • Kompatibilitas Antar Perangkat ? Memudahkan integrasi berbagai perangkat digital yang memiliki clock berbeda.

G. Implementasi Master Clock di Studio dan Live Sound

1. Studio Rekaman

  • Audio interface dan converter digital-analog harus disinkronkan dengan clock eksternal untuk memastikan kualitas audio yang maksimal.
  • Word clock digunakan untuk menghubungkan berbagai perangkat digital dalam sistem recording dan mixing.

2. Live Sound & Broadcast

  • Mixer digital, prosesor efek, dan perangkat lain dalam sistem harus disinkronkan untuk menghindari dropout atau latensi yang tidak stabil.
  • Protokol berbasis jaringan seperti Dante atau AVB sering digunakan untuk menjaga sinkronisasi clock di berbagai lokasi.

H. Kesimpulan

Master clocking audio adalah elemen penting dalam sistem audio digital profesional yang bertujuan untuk memastikan stabilitas, sinkronisasi, dan kualitas suara yang optimal. Dengan menggunakan clock eksternal berkualitas tinggi, jitter dapat dikurangi, dan sinkronisasi antar perangkat menjadi lebih akurat, terutama dalam produksi musik, live sound, dan broadcasting.

Pemilihan metode clocking yang tepat sangat bergantung pada kebutuhan sistem dan perangkat yang digunakan. Word clock masih menjadi standar utama dalam banyak aplikasi, tetapi teknologi berbasis jaringan seperti Dante dan AVB semakin banyak digunakan untuk sistem yang lebih fleksibel.
